Structurele versterking van gecorrodeerde condensatortank door CUI in suikerfabriek
In een suikerfabriek binnen de voedingsmiddelenindustrie werd tijdens een geplande turnaround ernstige corrosie vastgesteld aan een condensatortank die zich bovenop de productiefaciliteit bevindt.
De tank vervult een kritische rol binnen het productieproces. Vervanging of ongeplande uitval zou direct impact hebben op continuïteit, veiligheid en kosten.
De werkzaamheden zijn uitgevoerd in samenwerking met contractor SMD, een vaste partner van Perspect.
De uitdaging: Corrosion Under Insulation (CUI)
De corrosie was het gevolg van CUI (Corrosion Under Insulation).
Door onvoldoende afgedichte isolatieschalen kon vocht binnendringen in de isolatielaag (gaswol). Het vocht bleef in de isolatie hangen en veroorzaakte corrosie aan de buitenzijde van de tankwand.
Kenmerkend voor CUI:
- Corrosie is aan de buitenzijde niet zichtbaar
- Vocht blijft langdurig opgesloten in isolatiemateriaal
- Wanddikteverlies kan ongemerkt ver doorgaan
- Risico op structurele verzwakking en falen
Tijdens een periodieke inspectie in de turnaround werd het wanddikteverlies tijdig vastgesteld. Zonder ingrijpen had dit kunnen leiden tot:
- Verminderde structurele integriteit
- Ongeplande productiestop
- Hoge vervangingskosten
- Veiligheidsrisico’s
Inspectie en technische beoordeling

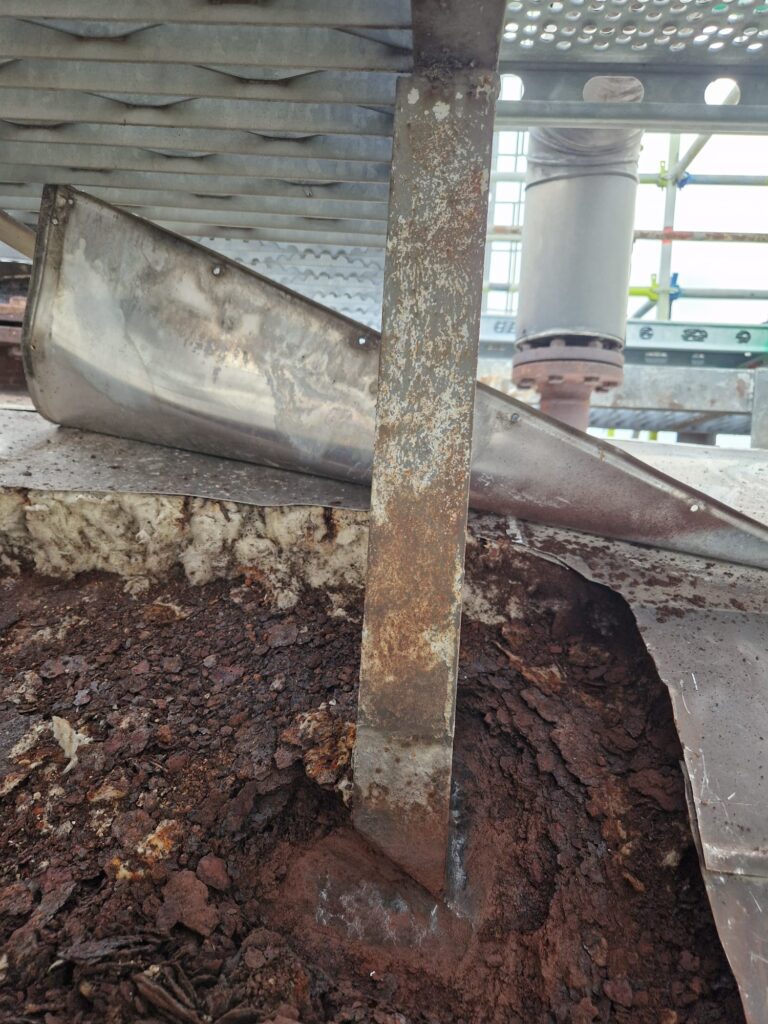

Na verwijdering van de isolatie werd duidelijk dat de tankwand lokaal aanzienlijk was aangetast. In overleg met de contractor is besloten de tank niet te vervangen, maar structureel te versterken.
Doelstelling:
- Herstel van wanddikte en sterkte
- Structurele versteviging van kritieke zones
- Minimale downtime
- Langdurige inzetbaarheid
De oplossing: Belzona 1111 en SuperWrap II
Oppervlaktevoorbereiding
Een duurzame reparatie begint bij correcte voorbereiding:
- Grondige reiniging van het oppervlak
- Stralen tot een ruwheid van 75 micron
- Inspectie van het gestraalde oppervlak
Deze voorbereiding garandeert optimale hechting van het reparatiemateriaal.
Herstel van wanddikte – Belzona 1111
Belzona 1111 werd toegepast om:
- Verloren wanddikte aan te vullen
- Mechanische sterkte te herstellen
- De ondergrond structureel op te bouwen
Belzona 1111 is een metaalversterkte epoxy die zich uitstekend leent voor structurele reparaties aan staalconstructies.
Structurele versterking – SuperWrap II

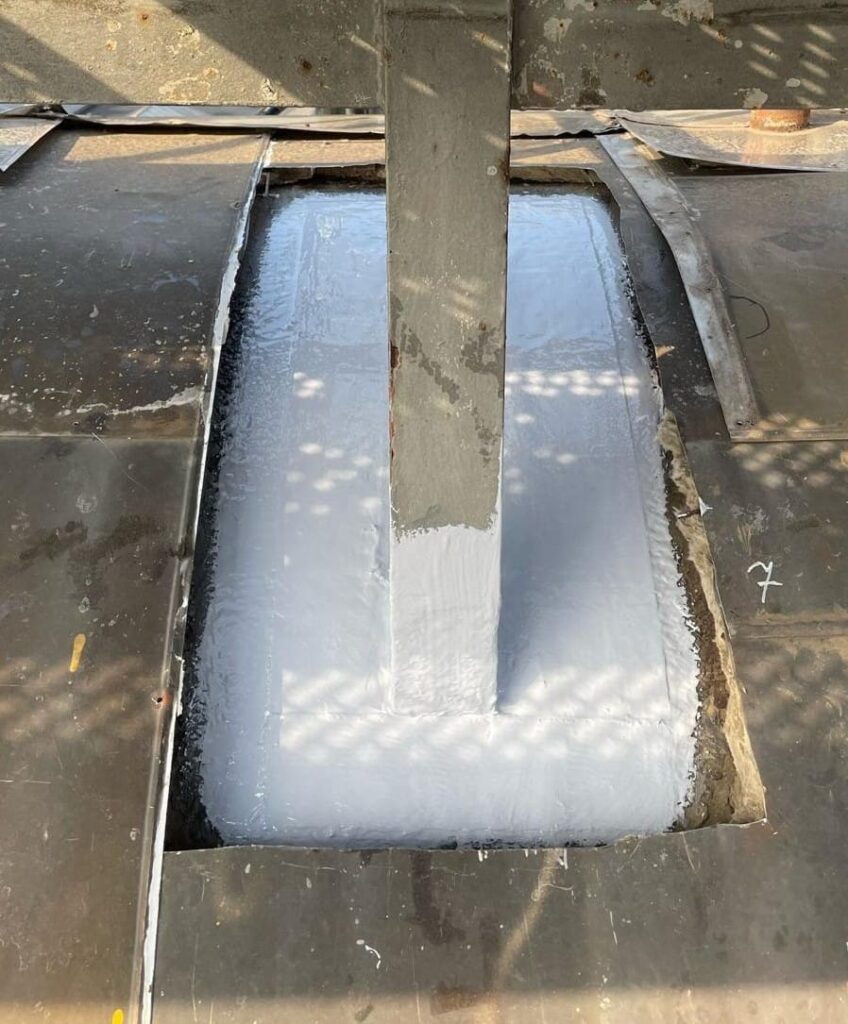

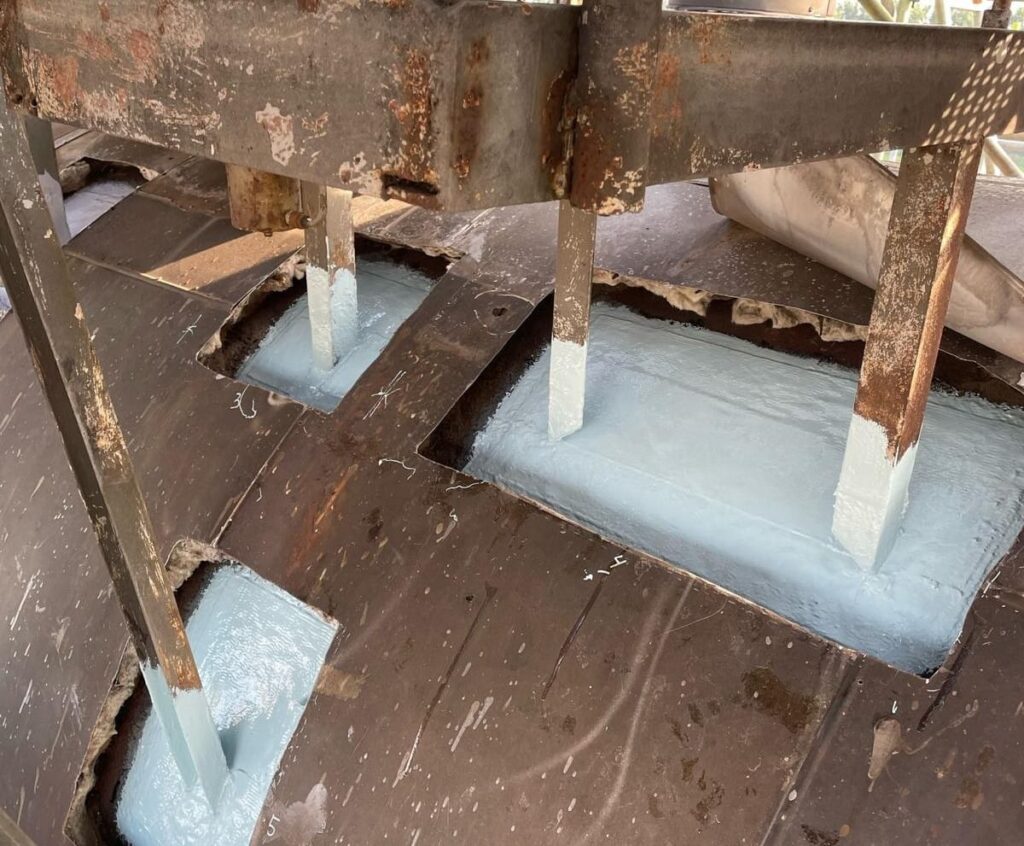

Na het herstel van de wanddikte is de tank lokaal versterkt met Belzona SuperWrap II.
Op kritieke zones zijn versterkingspleisters (“wrap repairs”) aangebracht om:
- Structurele belasting op te vangen
- Toekomstig falen te voorkomen
- De tank langdurig veilig inzetbaar te houden
Het inzetten van SuperWrap II als gerichte versterking biedt een alternatief voor vervanging, zonder concessies te doen aan veiligheid of betrouwbaarheid. Vervolgens is het afgecoat met Belzona 5811
Resultaat
De combinatie van Belzona 1111 en SuperWrap II resulteerde in:
- Volledig herstel van structurele sterkte
- 100% hernieuwde inzetbaarheid van de tank
- Geen vervanging noodzakelijk
- Geen ongeplande productiestop
- Aanzienlijke kostenbesparing ten opzichte van nieuwbouw
Na afronding vond een controle plaats vanuit de fabriek. De applicatie werd goedgekeurd en de tank kon weer veilig in productie worden genomen.
Overweegt u vervanging van een gecorrodeerde tank of leiding? Onderzoek eerst of structurele versterking met Belzona een veilig en kostenefficiënt alternatief biedt.
Langdurige samenwerking
Deze suikerfabriek is een vaste klant van Perspect. In eerdere projecten zijn onder andere leidingen met corrosieschade succesvol gerepareerd met Belzona-systemen.
De positieve ervaringen uit het verleden zorgden ervoor dat bij deze CUI-situatie opnieuw bewust is gekozen voor een Belzona-toepassing.
Technische kerngegevens
| Onderdeel | Specificatie |
|---|---|
| Industrie | Voedingsmiddelenindustrie |
| Installatie | Condensatortank |
| Locatie | Bovenop fabriek |
| Probleem | Corrosion Under Insulation (CUI) |
| Oppervlaktevoorbereiding | Stralen – 75 micron |
| Wanddikteherstel | Belzona 1111 |
| Structurele versterking | SuperWrap II |
| Contractor | SMD |
| Resultaat | Volledig structureel hersteld en goedgekeurd |
Het belang van periodieke CUI-controle
CUI is vaak niet zichtbaar aan de buitenzijde van geïsoleerde installaties. Regelmatige inspectie tijdens turnarounds is essentieel om:
- Verborgen corrosie tijdig te detecteren
- Ongeplande stilstand te voorkomen
- Veiligheidsrisico’s te minimaliseren
- Kapitaalintensieve vervanging uit te stellen
Structurele versterking met Belzona-systemen biedt een bewezen alternatief voor vervanging, met minimale impact op de bedrijfsvoering.
