VPF-1 – Erosie-corrosieschade aan afsluiters, leidingen en appendages herstellen

Afsluiters, leidingen en appendages worden tijdens bedrijf continu blootgesteld aan stroming, procesmedia, vaste deeltjes en mechanische belasting. Hierdoor kunnen oppervlakken na verloop van tijd worden aangetast door erosie-corrosie of mechanische schade. Het gevolg kan zijn dat materiaal verdwijnt, interne profielen veranderen en de werking of integriteit van het component achteruitgaat.

Belzona System Leaflet VPF-1 beschrijft hoe verloren materiaal en beschadigde profielen kunnen worden hersteld met Belzona-reparatiematerialen. Bij plaatselijke putvorming kan het materiaal rechtstreeks op het voorbereide oppervlak worden aangebracht. Wanneer een nauwkeurig profiel moet worden teruggebracht, kunnen mallen of sjablonen worden gebruikt om het oorspronkelijke oppervlak opnieuw te vormen.

De juiste oplossing hangt onder andere af van de omvang van de schade, de bedrijfstemperatuur, het verpompte medium en de hoeveelheid vaste deeltjes in het systeem. Wanneer na het profielherstel aanvullende bescherming nodig is, kan het herstelde oppervlak vervolgens worden voorzien van een erosie- en corrosiebestendige coating.

De volledige applicatiemethode, technische aandachtspunten en productselectie staan beschreven in het officiële Belzona System Leaflet VPF-1.

Wanneer is VPF-1 relevant?

VPF-1 is vooral relevant wanneer erosie-corrosie of mechanische schade heeft geleid tot plaatselijk materiaalverlies aan afsluiters, leidingen of appendages. De toepassing is bedoeld om beschadigde oppervlakken opnieuw op te bouwen en waar nodig de oorspronkelijke vorm van het component te herstellen.

Typische situaties waarin VPF-1 kan worden toegepast:

• Erosie-corrosie aan afsluiterbehuizingen of interne kleponderdelen.
• Putvorming en lokaal materiaalverlies door procesmedia.
• Uitgesleten interne stromingsoppervlakken.
• Mechanische beschadiging van leidingen, fittings of appendages.
• Componenten waarvan het oorspronkelijke profiel door slijtage is veranderd.
• Reparaties waarbij nauwkeurig profielherstel met een mal of sjabloon nodig is.
• Situaties waarin vervangende onderdelen moeilijk of niet meer beschikbaar zijn.
• Onderhoud waarbij herstel van het bestaande component de voorkeur heeft boven volledige vervanging.

Door beschadigde delen opnieuw op te bouwen, kan de oorspronkelijke geometrie van een component worden hersteld. Indien de bedrijfsomstandigheden dit vereisen, kan daarna aanvullende coatingbescherming worden aangebracht.

Producten in Belzona System Leaflet VPF-1

In VPF-1 worden verschillende Belzona-reparatiematerialen genoemd. Welk product het meest geschikt is, hangt onder andere af van de hoeveelheid materiaalverlies, de erosie-corrosiebelasting, de bedrijfstemperatuur en de beschikbare tijd voor de reparatie.

Belzona 1111 – Super Metal

Belzona 1111 is een epoxyreparatiemateriaal voor algemene metaalreparaties en het opnieuw opbouwen van beschadigde oppervlakken. Binnen VPF-1 is het geschikt voor algemeen profielherstel en voor reparaties waarbij het herstelde oppervlak achteraf eventueel mechanisch moet worden bewerkt.

Belzona 1121 – Super XL Metal

Belzona 1121 is een reparatiemateriaal met een langere verwerkingstijd. Binnen VPF-1 is dit vooral praktisch bij grotere reparatiegebieden of complexere profielen, waarbij meer tijd nodig is om het materiaal zorgvuldig aan te brengen en de oorspronkelijke vorm van het component te herstellen.

Belzona 1212

Belzona 1212 is een snel uithardend reparatiemateriaal voor situaties waarin de beschikbare onderhoudstijd beperkt is. Binnen VPF-1 kan het worden ingezet voor snel profielherstel wanneer een afsluiter, leiding of appendage zo kort mogelijk buiten bedrijf moet blijven.

Belzona 1221 – Super E Metal

Belzona 1221 is ontwikkeld voor zeer snelle reparaties en heeft binnen VPF-1 vooral een rol wanneer minimale stilstand belangrijk is. Het materiaal kan worden gebruikt om beschadigde of uitgesleten zones snel opnieuw op te bouwen voordat het component weer in gebruik wordt genomen.

Belzona 1311 – Ceramic R-Metal

Belzona 1311 is een keramisch versterkt reparatiemateriaal met een zeer hoge weerstand tegen erosie-corrosie. Binnen VPF-1 is het met name geschikt voor profielherstel aan afsluiters, leidingen en appendages die worden blootgesteld aan sterke stroming, vaste deeltjes of andere erosieve procesomstandigheden.

Belzona 1511 – Super HT Metal

Belzona 1511 is een reparatiemateriaal voor toepassingen bij hogere temperaturen. Binnen VPF-1 wordt dit product toegepast wanneer beschadigde profielen moeten worden hersteld in installaties waar naast mechanische sterkte ook een hoge temperatuurbestendigheid vereist is.

Belzona 9111 – Cleaner Degreaser

Belzona 9111 wordt gebruikt voor het reinigen en ontvetten van het reparatiegebied tijdens de oppervlaktevoorbereiding. Binnen VPF-1 helpt dit om vuil, vet en achtergebleven verontreinigingen te verwijderen voordat het geselecteerde Belzona-reparatiemateriaal wordt aangebracht.

Belzona 9411 – Release Agent

Belzona 9411 is een losmiddel dat wordt gebruikt wanneer voor het profielherstel een mal, vormer of sjabloon nodig is. Binnen VPF-1 wordt het op deze tijdelijke hulpmiddelen aangebracht, zodat deze na uitharding van het Belzona-materiaal weer kunnen worden verwijderd.

De juiste productkeuze hangt altijd af van het schadebeeld, de bedrijfstemperatuur, het medium, de erosie-corrosiebelasting en de beschikbare onderhoudstijd. Neem contact op voor advies over het meest geschikte Belzona-systeem voor uw toepassing.

Globaal stappenplan van de toepassing

Het VPF-1 leaflet beschrijft hoe materiaalverlies door erosie-corrosie of mechanische schade kan worden hersteld. De exacte methode hangt af van het component en het schadebeeld, maar bestaat op hoofdlijnen uit de volgende stappen:

1. Inspectie en beoordeling van de schade: Het component wordt gecontroleerd op erosie-corrosie, putvorming, mechanische schade en verlies van het oorspronkelijke profiel. Ook worden de bedrijfsomstandigheden meegenomen bij het bepalen van de reparatiemethode.

2. Bepalen van het benodigde profielherstel: Bij beperkte putvorming kan het reparatiemateriaal direct worden opgebouwd. Wanneer een specifieke vorm of maatvoering moet worden hersteld, kan vooraf een geschikte mal, vormer of sjabloon worden gemaakt.

3. Voorbereiden van het oppervlak: Vuil, vet, oude coatings en andere verontreinigingen worden verwijderd. Vervolgens wordt het beschadigde oppervlak mechanisch voorbereid om een geschikte ondergrond voor het Belzona-reparatiemateriaal te creëren.

4. Aanbrengen van het reparatiemateriaal: Het geselecteerde Belzona-product wordt eerst goed in het voorbereide oppervlak gewerkt. Daarna wordt extra materiaal aangebracht om putten, uitgesleten zones en ander materiaalverlies op te vullen.

5. Herstellen van het oorspronkelijke profiel: Met een passende sjabloon kan overtollig materiaal worden verwijderd en het oorspronkelijke profiel worden teruggebracht. Bij specifieke geometrieën kan ook een vooraf voorbereide mal tegen het aangebrachte Belzona-materiaal worden geplaatst.

6. Uitharding en verwijderen van de mal: Wanneer een vormer of mal is gebruikt, blijft deze tijdens de benodigde uitharding op zijn plaats. Daarna kan deze worden verwijderd en wordt het herstelde oppervlak gecontroleerd.

7. Aanvullende oppervlaktebescherming: Wanneer het component na herstel opnieuw wordt blootgesteld aan erosie-corrosie, kan een aanvullende beschermende coating worden aangebracht om het herstelde oppervlak tegen verdere aantasting te beschermen.

De volledige applicatiemethode, inclusief technische details over oppervlaktevoorbereiding, profielherstel, mallen en uitharding, staat beschreven in Belzona System Leaflet VPF-1.

Praktijkvoorbeeld: door zeewater aangetaste vlinderkleppen herstellen

Een praktijkvoorbeeld van deze toepassing is KHIA ID 10250 – Belzona Solution for Seawater Butterfly Valves. De toepassing werd in januari 2026 uitgevoerd bij een onshore olie- en gasinstallatie in Abu Dhabi, Verenigde Arabische Emiraten.

Meerdere koolstofstalen vlinderkleppen waren ernstig aangetast door erosie-corrosie. Het materiaalverlies had invloed op zowel de integriteit als de operationele prestaties van de kleppen. Dit leidde tot verstoringen in het proces, verminderde efficiëntie en hogere onderhoudskosten.

De situatie werd extra relevant doordat reserveonderdelen voor deze specifieke kleppen niet langer beschikbaar waren. Met conventionele reparatiemethoden waren de mogelijkheden beperkt en volledige vervanging lag daardoor voor de hand. In plaats daarvan werd onderzocht of de bestaande kleppen met Belzona konden worden hersteld.

De toepassing werd uitgevoerd volgens Belzona Know-How System Leaflets VPF-1 en VPF-2. Eerst werden de oppervlakken abrasief gestraald. Vervolgens werd Belzona 1311 (Ceramic R-Metal) gebruikt om de door erosie-corrosie verdwenen delen opnieuw op te bouwen en het oorspronkelijke profiel van de kleppen te herstellen.

Daarna werden twee lagen Belzona 1321 (Ceramic S-Metal) aangebracht. Deze aanvullende coating vormde een beschermingssysteem voor de opnieuw opgebouwde oppervlakken en was bedoeld om de kleppen beter bestand te maken tegen verdere erosie-corrosie in de zeewateromgeving.

Deze toepassing laat de relatie tussen VPF-1 en VPF-2 duidelijk zien: VPF-1 richt zich op het herstellen van het verloren materiaal en de oorspronkelijke geometrie, terwijl VPF-2 kan worden gebruikt voor de daaropvolgende beschermende coating.

Door het bestaande component te herstellen hoefden de betreffende kleppen niet volledig te worden vervangen. De klant was tevreden over het resultaat en besloot dezelfde aanpak vervolgens goed te keuren voor alle 54 kleppen binnen de toepassing.

De case laat daarmee zien waarom technisch herstel interessant kan zijn wanneer afsluiters door erosie-corrosie zijn aangetast en vervangende onderdelen niet of moeilijk beschikbaar zijn.

De vier foto’s van KHIA 10250 laten de verschillende fasen van de reparatie duidelijk zien:

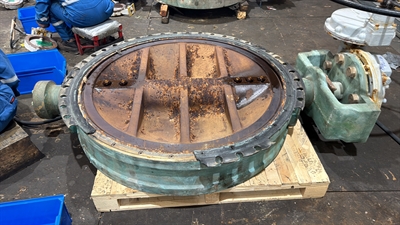

• Ernstige erosie-corrosieschade – De eerste foto toont de sterk aangetaste vlinderklep vóór aanvang van de reparatie, waarbij corrosie en materiaalverlies duidelijk zichtbaar zijn.
• Oppervlaktevoorbereiding – De klep is abrasief gestraald en gereedgemaakt voor het aanbrengen van het reparatiemateriaal.

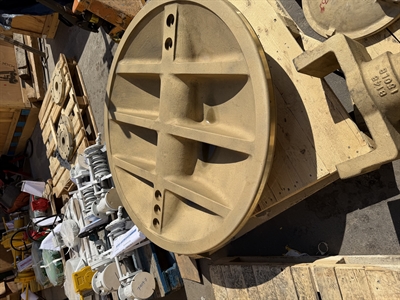

• Profielherstel met Belzona 1311 – De beschadigde delen zijn opnieuw opgebouwd met Belzona 1311 om het verloren materiaal en de oorspronkelijke geometrie te herstellen.

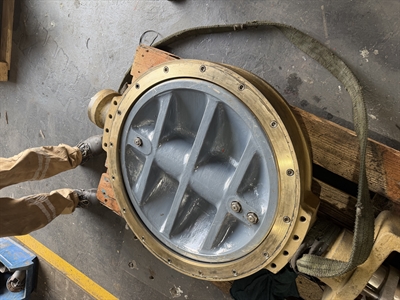

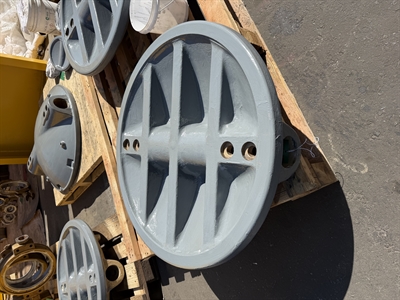

• Bescherming met Belzona 1321 – Na het profielherstel zijn twee lagen Belzona 1321 aangebracht om het oppervlak aanvullend te beschermen tegen erosie-corrosie.

Gerelateerde VPF System Leaflets

VPF-1 staat niet op zichzelf. Afhankelijk van het schadebeeld kan de toepassing worden gecombineerd met andere Belzona System Leaflets voor afsluiters, leidingen en appendages.

• VPF-2 – Erosie- en corrosiebestendige coatings aanbrengen, voor aanvullende bescherming van het oppervlak nadat het oorspronkelijke profiel met VPF-1 is hersteld.
• VPF-3 – Bestaande linings herstellen, voor lokale schade aan een bestaande beschermende lining rond het gerepareerde gebied.

Wilt u bekijken welke andere oplossingen mogelijk zijn? Ga dan naar het overzicht Afsluiters, leidingen en appendages herstellen en beschermen | Belzona System Leaflets.

Meer weten over het herstellen van erosie-corrosieschade?

Niet iedere vorm van materiaalverlies aan een afsluiter, leiding of appendage is hetzelfde. De omvang van de schade, het medium, de bedrijfstemperatuur, hoeveelheid vaste deeltjes en de oorspronkelijke geometrie bepalen welke reparatiemethode mogelijk is.

Heeft u te maken met erosie-corrosie, putvorming of materiaalverlies aan een leiding, afsluiter of ander leidingcomponent? Neem dan contact met ons op. We bekijken graag samen met u de schade en bedrijfsomstandigheden en beoordelen welk Belzona-systeem het beste bij uw situatie past.
