HEX-1 – Geërodeerde en gecorrodeerde pijpplaten herstellen
Pijpplaten van warmtewisselaars worden voortdurend blootgesteld aan procesvloeistoffen, temperatuurwisselingen en verschillende metaalcombinaties. Hierdoor kunnen elektrolytische en bimetaalcorrosie ontstaan. Het materiaal tussen de buizen kan geleidelijk worden aangetast, waardoor de ligaments rond de buisuiteinden verzwakken of scheuren.
Wanneer materiaalverlies rond de buizen ontstaat, kunnen procesvloeistoffen langs of door de pijpplaat gaan lekken. Dit heeft niet alleen gevolgen voor de werking van de warmtewisselaar, maar kan ook leiden tot verminderde warmteoverdracht, productverlies, verontreiniging tussen processtromen en ongeplande stilstand.
Belzona System Leaflet HEX-1 beschrijft op hoofdlijnen hoe geërodeerde en gecorrodeerde pijpplaten kunnen worden voorbereid en opnieuw opgebouwd met een geschikt Belzona-reparatiemateriaal. Naast het herstellen van de pijpplaat behandelt het leaflet ook het reconstrueren van afdichtingszittingen en het beschermen van het herstelde oppervlak.
De juiste oplossing hangt af van onder andere de omvang van de schade, de bedrijfsomstandigheden, de beschikbare applicatietijd en de gewenste weerstand tegen erosie, corrosie, chemicaliën of verhoogde temperaturen. De volledige applicatiemethode, technische aandachtspunten en productselectie staan beschreven in het officiële HEX-1 leaflet van Belzona.
Wanneer is HEX-1 relevant?
HEX-1 is vooral relevant wanneer de pijpplaat van een warmtewisselaar materiaalverlies, scheurvorming of lekkage rond de buizen vertoont. De methode kan worden gebruikt voor herstel van bestaande schade, maar ook als onderdeel van een bredere onderhoudsstrategie voor warmtewisselaars.
Typische situaties waarin HEX-1 relevant is:
- Erosie of corrosie rond de buisuiteinden van een pijpplaat
- Materiaalverlies in de ligaments tussen de buizen
- Lekkage van procesvloeistof langs of door de pijpplaat
- Scheurvorming door verzwakking van het pijpplaatmateriaal
- Schade als gevolg van elektrolytische of bimetaalcorrosie
- Aantasting door zout water of andere corrosieve procesmedia
- Beschadigde afdichtingszittingen of tussenschotten
- Reparatie van warmtewisselaars waarbij vervanging veel tijd of stilstand vraagt
Door de oorspronkelijke contouren van de pijpplaat te herstellen, kunnen beschadigde zones opnieuw worden opgebouwd zonder de volledige warmtewisselaar of pijpplaat te vervangen. Dit maakt de toepassing interessant voor warmtewisselaars in onder andere de chemische en petrochemische industrie, energiecentrales, raffinaderijen, maritieme installaties en andere procesomgevingen.
Producten in Belzona System Leaflet HEX-1
In HEX-1 worden verschillende Belzona-producten genoemd. Welk materiaal geschikt is, hangt af van het schadebeeld, de bedrijfsomstandigheden en de eisen aan erosie-, chemische en temperatuurbestendigheid.
Belzona 1111 – Pasta-achtig epoxyreparatiemateriaal voor algemene herstelwerkzaamheden en het opnieuw opbouwen van beschadigde metalen oppervlakken.
Belzona 1121 – Reparatiemateriaal met een langere verwerkingstijd, geschikt voor grotere oppervlakken of applicaties die meer tijd vereisen.
Belzona 1311 – Keramisch versterkt reparatiemateriaal voor oppervlakken die sterk worden belast door erosie en corrosie.
Belzona 1511 – Reparatiemateriaal voor toepassingen waarbij een hoge temperatuurbestendigheid noodzakelijk is.
Belzona 2111 – Flexibel elastomeer reparatiemateriaal dat onder andere kan worden gebruikt bij bewegende of zwevende pijpplaatconstructies.

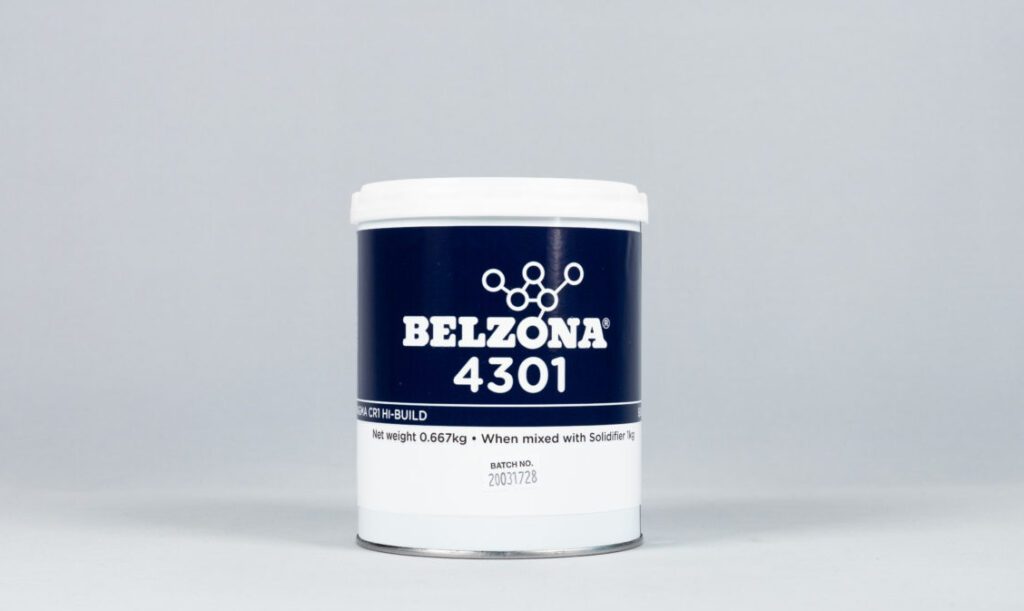

Belzona 4301 – Chemisch bestendig reparatiemateriaal voor toepassingen waarbij bescherming tegen agressieve media centraal staat.
Belzona 9111 – Reiniger en ontvetter die wordt gebruikt om achtergebleven straalmiddel en verontreiniging van het oppervlak te verwijderen.
Belzona 9411 – Losmiddel dat op tijdelijke mallen of vormplaten wordt aangebracht om deze na uitharding te kunnen verwijderen.
Daarnaast kunnen ook nog een aantal andere Belzona-producten mogelijk binnen deze toepassing, namelijk:
- Belzona 2911 en Belzona 2921 – Conditioners die bij bepaalde toepassingen met producten uit de Belzona 2000 Series worden gebruikt.
Na het opnieuw opbouwen van de pijpplaat kan waar nodig ook een beschermende Belzona-coating worden aangebracht. Het HEX-1 leaflet verwijst hiervoor naar System Leaflet HEX-3, dat specifiek ingaat op erosie- en corrosiebestendige coatings voor warmtewisselaars.
De juiste productkeuze hangt altijd af van de schade, het procesmedium, de temperatuur en de beschikbare applicatietijd. Neem contact op voor advies over de juiste Belzona-oplossing voor uw warmtewisselaar.
Globaal stappenplan van de toepassing
Het HEX-1 leaflet beschrijft hoe een geërodeerde of gecorrodeerde pijpplaat met Belzona kan worden hersteld. De exacte werkwijze is afhankelijk van de constructie, de omvang van de schade en het gekozen reparatiesysteem. Op hoofdlijnen bestaat de toepassing uit de volgende stappen:
- Inspectie en beoordeling van de schade
De pijpplaat en de zones rond de buisuiteinden worden gecontroleerd op erosie, elektrolytische corrosie, materiaalverlies, scheurvorming en lekkage. Ook de afdichtingszittingen en tussenschotten worden beoordeeld. - Droogmaken en afsluiten van de buizen
De pijpplaat moet droog zijn voordat de reparatie wordt uitgevoerd. Achtergebleven water wordt uit de buizen verwijderd. De buisopeningen worden vervolgens tijdelijk afgesloten, zodat het reparatiemateriaal niet in de buizen terechtkomt. - Verwijderen van aangetast materiaal
Grafitisch, ontzinkt of anderszins verzwakt metaal wordt verwijderd totdat een stabiele, gezonde metalen ondergrond overblijft. - Voorbereiden van het oppervlak
De pijpplaat wordt mechanisch voorbereid om een geschikt oppervlakteprofiel en voldoende hechting te verkrijgen. Na de voorbereiding wordt het oppervlak gereinigd en worden de buisopeningen zorgvuldig afgesloten. - Herstellen van de pijpplaat
Het geselecteerde Belzona-materiaal wordt op de geërodeerde delen aangebracht om het verloren materiaal te vervangen en het oorspronkelijke profiel van de pijpplaat opnieuw op te bouwen. - Herstellen van afdichtingszittingen
Wanneer de zittingen van tussenschotten of afdichtingen beschadigd zijn, kunnen deze met behulp van een tijdelijke mal opnieuw op de oorspronkelijke vorm en afmetingen worden gebracht. - Eventueel aanbrengen van een beschermende coating
Na het profielherstel kan het oppervlak worden voorzien van een beschermende Belzona-coating. Deze coating kan bijdragen aan bescherming tegen toekomstige erosie, corrosie of chemische aantasting. - Verwijderen van de buisafdichtingen en eindcontrole
Na de voorgeschreven uitharding worden de tijdelijke afsluitingen verwijderd. De buisuiteinden worden gecontroleerd en waar nodig bijgewerkt, waarna de herstelde pijpplaat gereed kan worden gemaakt voor ingebruikname.
De volledige applicatiemethode, inclusief details over oppervlaktevoorbereiding, tijdelijke mallen, verwerking, uitharding en coatingapplicatie, staat beschreven in Belzona System Leaflet HEX-1.
Praktijkvoorbeeld: herstel van een intercooler-pijpplaat
Een praktijkvoorbeeld van deze toepassing is KHIA ID 9242 – Linde Intercooler Repair. De case betreft een intercooler binnen de chemische en petrochemische industrie in River Rouge, Michigan. Zowel de pijpplaat als de einddeksels van de intercooler waren aangetast door bimetaalcorrosie.
Bimetaalcorrosie kan ontstaan wanneer verschillende metalen in aanwezigheid van een geleidende vloeistof met elkaar in contact staan. Eén van de metalen wordt daarbij versneld aangetast. Rond de buisuiteinden en op de pijpplaat kan dit leiden tot materiaalverlies, een verzwakte constructie en uiteindelijk lekkage.
De klant had de intercooler snel opnieuw nodig. Langdurige uitval of vervanging van het onderdeel zou aanzienlijke gevolgen hebben voor de beschikbaarheid van de installatie. Omdat de werkzaamheden buiten plaatsvonden en de omgevingstemperatuur laag was, werd rondom de intercooler een tijdelijke tent geplaatst. Met elektrische verwarming werd de applicatieruimte op ongeveer 65 °F, circa 18 °C, gehouden.
De reparatie werd uitgevoerd volgens Belzona Know-How System Leaflet HEX-1. Eerst werd de pijpplaat door middel van gritstralen voorbereid. Vervolgens werd het oppervlak met Belzona 9111 gereinigd om achtergebleven straalmiddel en verontreinigingen te verwijderen.
De buisopeningen werden met rubberen stoppen afgesloten. Het beschadigde profiel van de pijpplaat werd daarna opnieuw opgebouwd met Belzona 1111. Na dit herstel werd Belzona 1321 aangebracht als beschermende coating. Volgens de case werd ook een tweede laag Belzona 1321 toegepast in overeenstemming met de Belzona Instructions for Use.
Het doel van de reparatie was om het verloren materiaal te herstellen en de pijpplaat beter te beschermen tegen verdere corrosieve aantasting. Door de reparatie ter plaatse uit te voeren, kon de intercooler weer in bedrijf worden genomen en werd aanzienlijke stilstand voorkomen.
Deze case laat zien dat HEX-1 niet uitsluitend toepasbaar is bij grote lekkages of volledig versleten pijpplaten. De methode kan ook worden ingezet wanneer corrosie in een vroeg stadium wordt vastgesteld en herstel ter plaatse de voorkeur heeft boven vervanging van het volledige onderdeel.

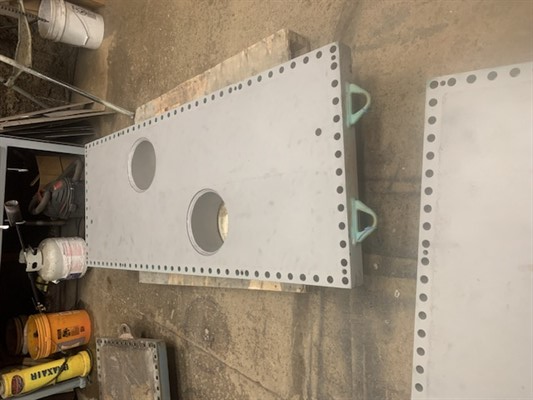

- Intercooler vóór de reparatie – De eerste foto toont de gedemonteerde einddeksels en onderdelen van de intercooler vóór aanvang van de werkzaamheden.

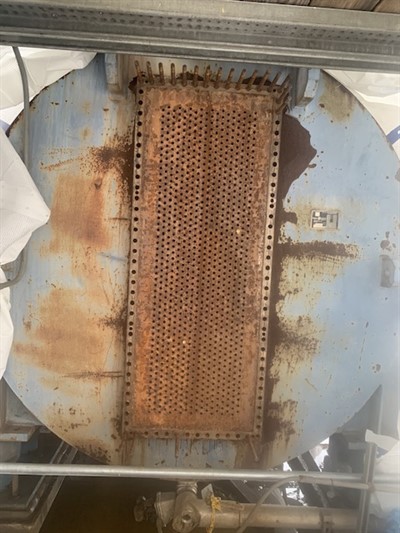

- Overzicht van de aangetaste pijpplaat – Op de tweede foto is de pijpplaat vóór herstel zichtbaar. Rond de buisopeningen en over het oppervlak is duidelijke corrosieve aantasting aanwezig.

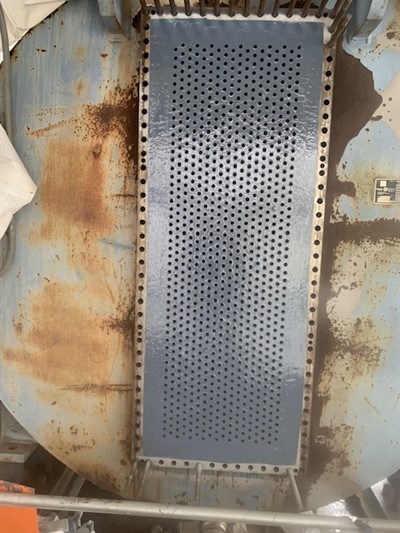

- Pijpplaat na de applicatie – De derde foto toont de herstelde pijpplaat na het aanbrengen van het Belzona-systeem. Het behandelde oppervlak vormt een doorlopende beschermende laag rondom de buisopeningen.
Meer weten over het herstellen van pijpplaten?
Iedere warmtewisselaar, procesvloeistof en bedrijfsconditie is anders. Heeft u te maken met erosie, elektrolytische corrosie, bimetaalcorrosie, materiaalverlies of lekkage rond de buizen van een warmtewisselaar? Neem dan contact met ons op.
We bekijken graag samen met u de toestand van de pijpplaat, de bedrijfsomstandigheden en de beschikbare onderhoudstijd. Op basis daarvan kunnen we adviseren welk Belzona-systeem het beste bij de situatie past en een oplossing op maat uitwerken.
