FPA-6 – Beschadigde afdichtingen in dilatatievoegen vervangen

Dilatatievoegen in industriële vloeren moeten beweging tussen verschillende vloerdelen kunnen opvangen en tegelijkertijd voorkomen dat water, chemicaliën en vuil via de voeg in de constructie binnendringen. Na verloop van tijd kan het bestaande voegmateriaal echter loslaten, verharden, scheuren of volledig verdwijnen.

Belzona System Leaflet FPA-6 beschrijft hoe beschadigde of verouderde afdichtingen in dilatatievoegen kunnen worden verwijderd en vervangen door een flexibel Belzona-systeem. Afhankelijk van de voegconstructie kan een nieuwe afdichting rechtstreeks in de voeg worden gevormd of kan een vooraf vervaardigde afdichtingsstrip worden verlijmd.

De productkeuze hangt onder andere af van de verwachte beweging van de voeg, de aanwezigheid van chemicaliën, verkeersbelasting en de oriëntatie van de voeg. Daarbij wordt onderscheid gemaakt tussen horizontale en hellende voegen en tussen algemene afdichtingen en toepassingen met veel beweging of chemische belasting.

Wanneer ook de randen van de dilatatievoeg zijn uitgebroken of beschadigd, moeten deze eerst worden hersteld voordat een nieuwe flexibele afdichting wordt aangebracht.

Wanneer is FPA-6 relevant?

FPA-6 is bedoeld voor dilatatievoegen waarvan het bestaande afdichtingsmateriaal niet langer voldoende functioneert of geheel ontbreekt.

Typische situaties waarin FPA-6 kan worden toegepast:

• Uitgedroogde of gescheurde voegafdichtingen.
• Voegmateriaal dat heeft losgelaten van de ondergrond.
• Verouderde afdichtingen die hun flexibiliteit hebben verloren.
• Beschadiging door herhaalde beweging van de voeg.
• Chemische aantasting van het bestaande voegmateriaal.
• Open voegen waardoor water of chemicaliën kunnen binnendringen.
• Horizontale dilatatievoegen in industriële vloeren.
• Hellende voegen.
• Voegen met relatief veel beweging.
• Vloeren die worden belast door intern transport of ander verkeer.
• Situaties waarin een vooraf gevormde afdichtingsstrip moet worden verlijmd.

De conditie van de voegranden is daarbij belangrijk. Wanneer deze zijn afgebroken of ernstig beschadigd, moeten ze eerst worden hersteld voordat de nieuwe afdichting wordt aangebracht.

Producten in Belzona System Leaflet FPA-6

FPA-6 noemt verschillende flexibele Belzona-materialen voor het vormen en herstellen van dilatatievoegen. De productkeuze is onder andere afhankelijk van de oriëntatie van de voeg, de verwachte beweging, chemische belasting en gewenste verwerkingstijd.

Belzona 2111 – D&A Hi-Build Elastomeer

Belzona 2111 is een paste-grade elastomeer voor flexibele reparaties. Binnen FPA-6 kan het worden gebruikt voor hellende voegen en toepassingen waar een hogere chemische belasting aanwezig is.

Belzona 2131 – D&A Fluid Elastomer

Belzona 2131 is een vloeibaar elastomeer dat geschikt is voor horizontale dilatatievoegen. Het materiaal kan in de voorbereide voeg worden gegoten en is binnen FPA-6 ook geschikt voor toepassingen waar chemische morsingen kunnen voorkomen.

Belzona 2211 – MP Hi-Build Elastomer

Belzona 2211 is een flexibel paste-grade materiaal met een hogere rekbaarheid. Binnen FPA-6 kan het worden gebruikt bij hellende voegen en bij voegen waarin relatief veel beweging moet kunnen worden opgevangen.

Belzona 2221 – MP Fluid Elastomer

Belzona 2221 is een vloeibaar elastomeer met een hoge rekbaarheid. Het wordt binnen FPA-6 genoemd voor horizontale voegen en toepassingen waarbij grotere voegbewegingen worden verwacht.

Belzona 2311 – SR Elastomer-Rubber coating

Belzona 2311 is een snel uithardend elastomeer voor plaatselijke spoedreparaties. Binnen FPA-6 kan het worden toegepast wanneer een beschadigd gedeelte van een voeg snel opnieuw moet worden afgedicht.

Belzona 4521 – Magma-Flex Fluid

Belzona 4521 is een vloeibaar flexibel materiaal voor algemene voegafdichting. Binnen FPA-6 kan het worden gebruikt voor horizontale voegen en voor het verlijmen van vooraf gevormde afdichtingsstrips.

Belzona 2911 en Belzona 2921

Belzona 2911 en Belzona 2921 worden gebruikt om oppervlakken te conditioneren waarop Belzona 2000 Series elastomeren moeten hechten. Hiermee worden de voorbereide voegwanden geschikt gemaakt voor de daaropvolgende flexibele afdichting.

Belzona 4911

Belzona 4911 wordt als conditioner gebruikt wanneer Belzona 4521 wordt toegepast. Het wordt aangebracht op de oppervlakken waaraan het afdichtingsmateriaal moet hechten.

De juiste materiaalkeuze wordt altijd afgestemd op de voegbeweging, ondergrond, chemische belasting, verkeersbelasting en bedrijfsomstandigheden.

Globaal stappenplan van de toepassing

FPA-6 beschrijft zowel het opnieuw vormen van een flexibele voegafdichting als het verlijmen van vooraf vervaardigde afdichtingsstrips.

1. Bestaand voegmateriaal verwijderen: Het oude afdichtingsmateriaal, de bestaande backer rod en eventueel verzadigd vulmateriaal worden volledig uit de voeg verwijderd.

2. Voegwanden voorbereiden: De zijkanten van de dilatatievoeg worden mechanisch opgeruwd om resten van de oude afdichting te verwijderen en een geschikte hechtondergrond te creëren.

Bij metalen voegprofielen kan gritstralen worden toegepast. Bij niet-metalen voegranden moet worden voorkomen dat deze tijdens de voorbereiding onnodig worden afgerond.

3. Voeg reinigen: Stof, slijpresten en andere losse verontreinigingen worden met een stofzuiger of perslucht uit de voeg verwijderd. Vervolgens kunnen de randen worden afgeplakt om een nette applicatie te verkrijgen.

4. Ondergrond conditioneren: De voegwanden worden behandeld met de conditioner die bij het gekozen Belzona-systeem hoort. Deze krijgt voldoende tijd om volgens de productspecificaties te drogen.

5. Backer rod plaatsen: Bij een gevormde voegafdichting wordt een gesloten cel foam backer rod op de juiste diepte in de voeg geplaatst. Deze bepaalt mede de uiteindelijke geometrie en dikte van het flexibele voegmateriaal.

6. Horizontale voeg vullen: Bij horizontale voegen wordt het geselecteerde vloeibare Belzona-materiaal eerst tegen de zijwanden aangebracht en vervolgens in de voeg gegoten. Het oppervlak wordt licht hol afgewerkt.

7. Hellende voeg afdichten: Bij hellende voegen wordt een paste-grade elastomeer in de voeg aangebracht. Het materiaal wordt vervolgens afgewerkt zodat het goed tegen de zijwanden aansluit en een licht concave vorm ontstaat.

8. Voorgevormde afdichtingsstrip verlijmen: Wanneer een preformed seal wordt gebruikt, worden zowel de voegwanden als de zijkanten van de afdichtingsstrip voorbereid en geconditioneerd. Het gekozen Belzona-materiaal wordt vervolgens op beide oppervlakken aangebracht voordat de strip op de juiste positie wordt geplaatst.

9. Afwerking en uitharding: De masking tape wordt verwijderd voordat het materiaal uithardt. Daarna krijgt het systeem voldoende tijd om uit te harden voordat de vloer of voeg opnieuw volledig wordt belast.

De volledige applicatiemethode, voeggeometrie, materiaalkeuze en uithardingsvoorwaarden staan beschreven in Belzona System Leaflet FPA-6 en de betreffende Instructions For Use.

Praktijkvoorbeeld: dilatatievoegen in een magazijnvloer herstellen

Een duidelijk praktijkvoorbeeld van FPA-6 is KHIA ID 5217 – Expansion Joints Repaired with Belzona. De toepassing werd in mei 2014 uitgevoerd in een magazijn in London, Ontario, Canada.

De bestaande afdichting van een dilatatievoeg in de betonnen vloer was defect geraakt. Hierdoor kon het betreffende gedeelte van de vloer niet langer normaal worden gebruikt en was het gebied afgesloten voor heftrucks en handling equipment.

Voor een magazijnomgeving heeft dit direct praktische gevolgen. Dilatatievoegen bevinden zich vaak in verkeersroutes en moeten niet alleen beweging kunnen opvangen, maar ook bestand zijn tegen de omstandigheden van een industriële vloer.

De reparatie werd uitgevoerd volgens Belzona Know-How System Leaflet FPA-6.

Eerst werd het bestaande voegmateriaal handmatig en met een slijpmachine uit de dilatatievoeg verwijderd. Tegelijkertijd werden de betonnen voegwanden voorbereid om een schone en geschikte hechtondergrond te creëren.

Tijdens deze voorbereiding werd een stofzuiger gebruikt om de hoeveelheid vrijkomend stof sterk te beperken en het beton schoon te houden.

Vervolgens werd het applicatiegebied afgeplakt. Over het volledige voorbereide voeggebied werd Belzona 2911 Elastomer QD Conditioner aangebracht.

Na het conditioneren werd Belzona 2131 D&A Fluid Elastomer in de horizontale dilatatievoeg gegoten. Belzona 2131 is ook in het FPA-6 leaflet opgenomen als een van de systemen voor het vormen van horizontale voegen.

Na het vullen van de voeg werd de masking tape verwijderd en kon de nieuwe elastische afdichting uitharden.

Volgens de KHIA kan Belzona 2131 zonder specialistisch applicatiegereedschap worden aangebracht. De bron noemt daarnaast eigenschappen zoals slijtvastheid, flexibiliteit, mechanische sterkte en weerstand tegen atmosferische aantasting als redenen waarom het materiaal voor dergelijke toepassingen kan worden gebruikt.

Deze case laat daarmee goed zien waar FPA-6 voor bedoeld is: niet het opnieuw opbouwen van de betonnen voegkanten zelf, maar het verwijderen en vervangen van een defecte flexibele afdichting, zodat de dilatatievoeg opnieuw beweging kan opvangen en afgesloten blijft tegen indringing van buitenaf.

De vier foto’s in KHIA 5217 laten de verschillende fasen van de FPA-6-reparatie duidelijk zien.

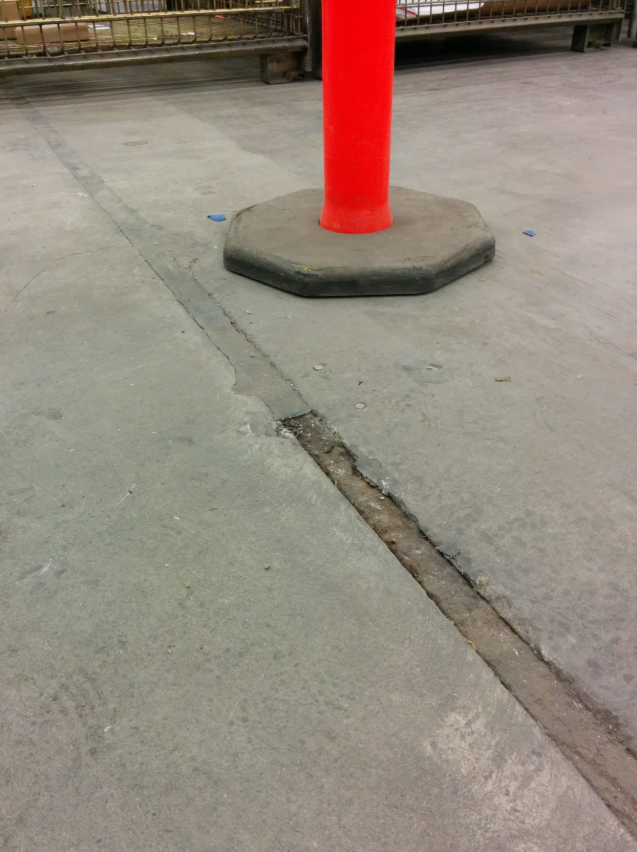

• Beschadigde dilatatievoeg vóór de reparatie – De bestaande voegafdichting is defect en het voeggebied is duidelijk zichtbaar in de betonnen magazijnvloer.

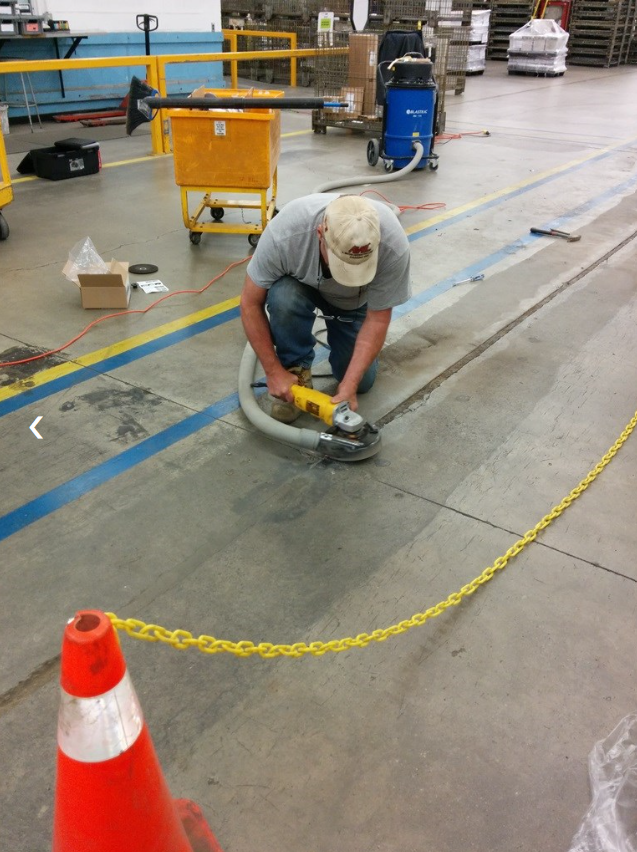

• Voorbereiding van de voeg – Het oude materiaal wordt verwijderd en de betonnen voegwanden worden met een slijpmachine voorbereid. Een stofzuiger wordt gebruikt om stof direct af te voeren.

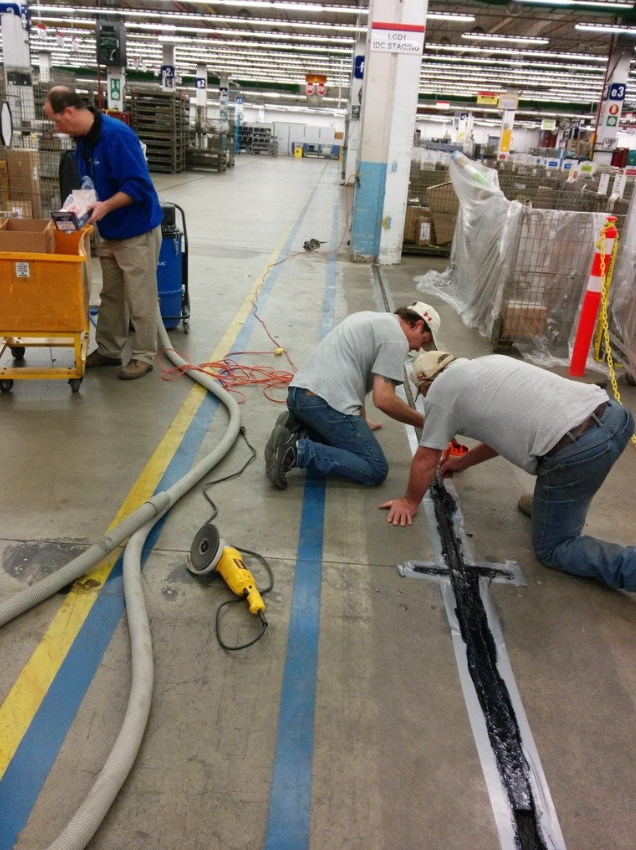

• Aanbrengen van Belzona 2131 – Na het conditioneren wordt het vloeibare elastomeer in de voorbereide horizontale voeg aangebracht.

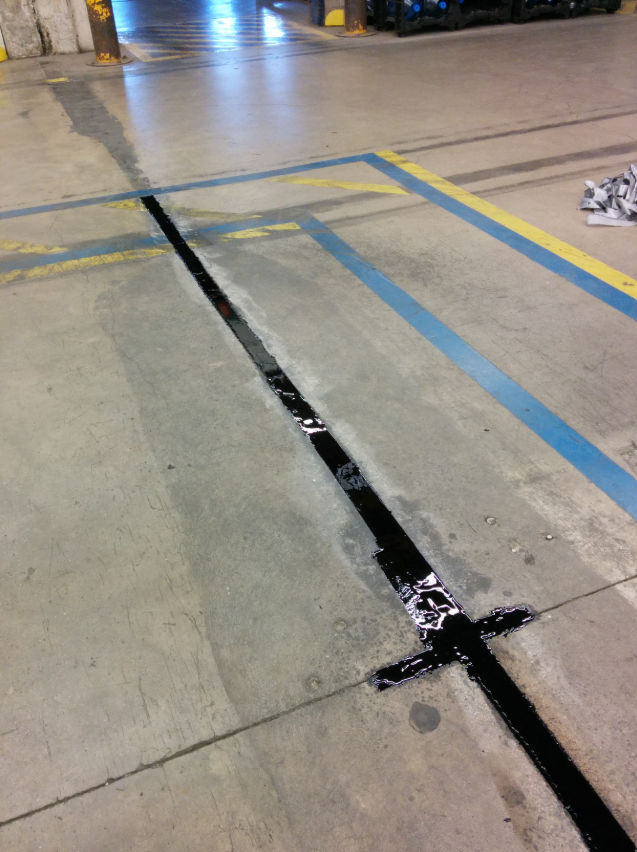

• Afgeronde dilatatievoeg – De volledige voeg is opnieuw gevuld met een doorlopende flexibele afdichting.

Gerelateerde FPA System Leaflets

FPA-6 staat niet op zichzelf. Afhankelijk van de toestand van de voegranden en de belasting van de omliggende vloer kan de toepassing worden gecombineerd met andere Belzona System Leaflets voor industriële vloeren.

• FPA-5 – Dilatatievoegen en vloerhoeken herstellen, voor beschadigde of uitgebroken voegranden die eerst moeten worden opgebouwd voordat een nieuwe flexibele afdichting kan worden aangebracht.
• FPA-7 – Dilatatievoegen afdichten en beschermen, voor dilatatievoegen die aanvullende bescherming nodig hebben tegen vocht, chemicaliën en mechanische belasting.

Wilt u bekijken welke andere oplossingen mogelijk zijn? Ga dan naar het overzicht Industriële vloeren herstellen en beschermen | Belzona System Leaflets.

Meer weten over het herstellen van dilatatievoegen?

Een defecte dilatatievoeg kan verschillende oorzaken hebben. Veroudering van het afdichtingsmateriaal, slechte hechting, beweging, chemische belasting en verkeer over de vloer bepalen welke vorm van herstel het meest geschikt is.

Heeft u te maken met losgekomen, gescheurd of verdwenen voegmateriaal in een industriële vloer? Neem dan contact met ons op. We bekijken graag samen met u de toestand van de voeg, de verwachte beweging en de belasting van de vloer en beoordelen welk Belzona-systeem het beste bij de toepassing aansluit.
