FBC-6 – Lekkages aan leidingen en ductwork afdichten

Lekkages binnen ventilator-, blower- en compressorsystemen kunnen ontstaan door corrosie, vermoeiingsscheuren of aantasting van aangesloten leidingwerk en ducting. Bij doorwandige schade kan procesgas of vloeistof ontsnappen, terwijl beschadigde naden in luchtkanalen juist kunnen zorgen voor het binnendringen van water.

Belzona System Leaflet FBC-6 beschrijft verschillende methoden voor het lokaal afdichten van deze lekkages. Afhankelijk van de systeemdruk en het type schade kan gebruik worden gemaakt van een versterkte wrap, een vooraf gevormde metalen reparatieplaat of een flexibel membraansysteem voor naden en verbindingen in ductwork.

Daarmee kan een beschadigd gebied lokaal worden behandeld zonder direct het volledige leiding-, kanaal- of aansluitdeel te vervangen. Welke methode geschikt is, hangt onder andere af van de oorzaak en omvang van de schade, systeemdruk, temperatuur, chemische belasting en beschikbare onderhoudstijd.

Wanneer is FBC-6 relevant?

FBC-6 is bedoeld voor lokale lekkages in leidingen en ductwork rondom ventilatoren, blowers en compressorsystemen.

Typische situaties waarin FBC-6 kan worden toegepast:

• Lekkages als gevolg van corrosie.
• Doorwandige corrosieschade aan leidingdelen.
• Lekkages door vermoeiingsscheuren.
• Beschadigde aansluitingen en leidingverbindingen.
• Lage- en hogedrukleidingreparaties.
• Situaties waarin een metalen reparatieplaat nodig is.
• Actieve lekkages die eerst tijdelijk moeten worden gestopt.
• Waterindringing via naden en verbindingen in ductwork.
• Corrosie van ducting door binnendringend water.
• Reparaties waarbij hot work niet wenselijk of praktisch uitvoerbaar is.

De uiteindelijke reparatiemethode moet altijd worden afgestemd op de druk, temperatuur, het medium en de conditie van het beschadigde onderdeel.

Producten in Belzona System Leaflet FBC-6

FBC-6 noemt verschillende Belzona-materialen voor drukreparaties en het afdichten van ductwork. De productkeuze hangt onder andere af van de beschikbare verwerkingstijd, oppervlakteconditie en weers- en bedrijfsomstandigheden.

Belzona 1111 – Super Metal

Belzona 1111 is een epoxyreparatiemateriaal voor algemene metaalreparaties. Binnen FBC-6 kan het worden gebruikt voor drukreparaties waarbij een beschadigd leidingdeel met een versterkte wrap of metalen reparatieplaat wordt afgedicht.

Belzona 1121 – Super XL Metal

Belzona 1121 heeft een langere verwerkingstijd en is geschikt voor reparaties waarbij meer tijd nodig is om het materiaal en een eventuele metalen versterking zorgvuldig te positioneren. Binnen FBC-6 wordt het genoemd voor algemene drukreparaties met een langere verwerkingstijd.

Belzona 1161 – Super UW Metal

Belzona 1161 is een surface-tolerant reparatiemateriaal voor situaties waarin ideale oppervlaktecondities moeilijk haalbaar zijn. Binnen FBC-6 kan het worden toegepast wanneer de omstandigheden rond het lekkende onderdeel de oppervlaktevoorbereiding beperken.

Belzona 1212

Belzona 1212 is een snel uithardend en surface-tolerant reparatiemateriaal. Het kan binnen FBC-6 worden gebruikt voor spoedreparaties waarbij een lekkage snel moet worden aangepakt en de beschikbare onderhoudstijd beperkt is.

Belzona 1221 – Super E Metal

Belzona 1221 is een zeer snel uithardend reparatiemateriaal voor lokale noodreparaties. Binnen FBC-6 is het vooral geschikt wanneer minimale stilstand en een korte uithardingstijd belangrijk zijn.

Belzona 3111 – Flexible Membrane

Belzona 3111 is een flexibel membraansysteem met een hoge weersbestendigheid. Binnen FBC-6 wordt het toegepast voor het afdichten van naden en verbindingen in ductwork waar maximale bescherming tegen waterindringing gewenst is.

Belzona 3121 – MR7

Belzona 3121 is een flexibel membraansysteem voor het afdichten van ductwork onder minder gunstige weersomstandigheden. In tegenstelling tot Belzona 3111 hoeft de ondergrond bij toepassing van Belzona 3121 niet vooraf te worden geconditioneerd.

Belzona 9111 – Cleaner Degreaser

Belzona 9111 wordt gebruikt om het beschadigde gebied vóór en na de mechanische voorbereiding te reinigen en ontvetten.

Belzona 9341 – Reinforcement Sheets

Belzona 9341 is een versterkingsweefsel dat bij lagedrukleidingreparaties met het geselecteerde Belzona-materiaal rondom de leiding wordt aangebracht. Hiermee wordt de reparatie over een groter oppervlak versterkt.

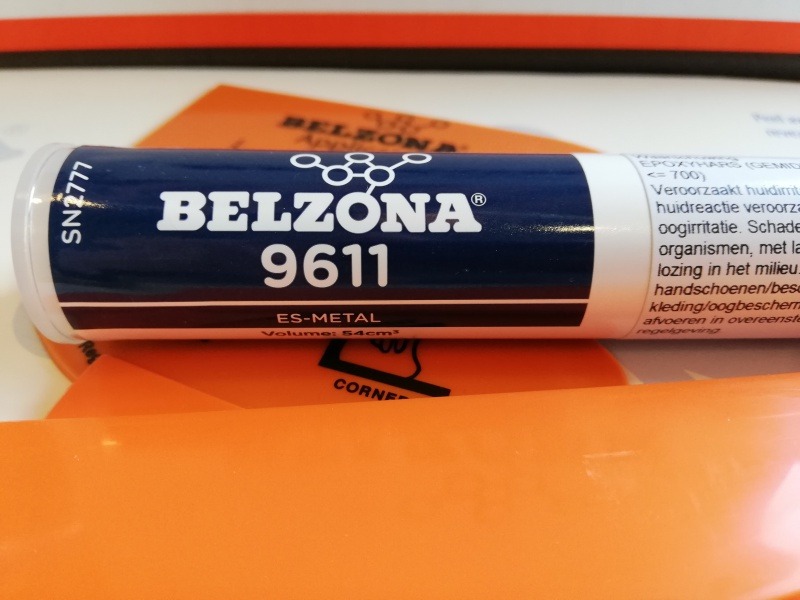

Belzona 9611 – ES Metal

Belzona 9611 kan worden gebruikt om een actieve lekkage tijdelijk te beperken voordat de definitieve reparatie wordt uitgevoerd. Het leaflet beschrijft toepassing in combinatie met een Belzona Tourniquet om de vloeistofstroom tijdens de voorbereiding onder controle te brengen.

Belzona 3911 en Belzona 3921

Bij toepassing van Belzona 3111 kan een conditioner nodig zijn. FBC-6 noemt Belzona 3921 voor niet-poreuze oppervlakken zoals staal en Belzona 3911 voor poreuze ondergronden zoals beton.

De juiste materiaalcombinatie moet altijd worden afgestemd op het schadebeeld, de druk, temperatuur, chemische belasting en beschikbare reparatietijd.

Globaal stappenplan van de toepassing

FBC-6 beschrijft drie verschillende soorten lekkagereparaties: lagedrukleidingreparaties, hogedrukleidingreparaties en het afdichten van waterindringing in ductwork.

1. Schade en bedrijfsomstandigheden beoordelen: Eerst wordt vastgesteld waardoor de lekkage is ontstaan en hoe groot het defect is. Daarbij worden ook systeemdruk, temperatuur, medium en eventuele chemische belasting meegenomen.

2. Actieve lekkage beheersen: Waar mogelijk wordt het systeem geïsoleerd. Bij een actieve lekkage kan de stroming eerst tijdelijk worden beperkt, bijvoorbeeld door afdichten, peenen, een plug of een hiervoor geschikte tijdelijke Belzona-oplossing.

3. Scheuren voorbereiden: Wanneer sprake is van vermoeiingsscheuren kunnen de uiteinden waar mogelijk worden gestabiliseerd. De scheur wordt vervolgens mechanisch voorbereid om voldoende ruimte en oppervlakteprofiel voor het reparatiemateriaal te creëren.

4. Reparatiegebied voorbereiden: Het beschadigde oppervlak wordt gereinigd en zo goed mogelijk opgeruwd. Bij gebruik van een vooraf gevormde reparatieplaat wordt ook het hechtoppervlak van deze plaat voorbereid.

5. Lagedrukleiding versterken: Bij leidingdrukken onder 100 psi beschrijft FBC-6 een versterkte reparatie waarbij het geselecteerde Belzona-materiaal wordt gecombineerd met Belzona 9341. Het versterkingsweefsel wordt stevig rondom het voorbereide leidingdeel gewikkeld.

6. Hogedrukleiding met een reparatieplaat herstellen: Bij drukken boven 100 psi beschrijft het leaflet een reparatie met een vooraf vervaardigde, meestal metalen versterkingsplaat. Zowel de leiding als de plaat worden met het geselecteerde Belzona-materiaal behandeld voordat beide oppervlakken worden samengebracht.

7. Ductwork flexibel afdichten: Bij waterindringing in luchtkanalen worden de beschadigde naden en verbindingen voorbereid en, afhankelijk van het gekozen systeem, geconditioneerd. Vervolgens wordt een flexibel Belzona-membraan met versterkingsweefsel over het gebied aangebracht.

8. Tweede membraanlaag aanbrengen: Bij de ductwork-reparatie wordt na droging van de eerste laag een tweede laag aangebracht. Hiermee worden pinholes en eventueel niet volledig bedekte gebieden afgesloten zodat een doorlopend membraan ontstaat.

9. Reparatie laten uitharden en controleren: Het reparatiesysteem krijgt voldoende tijd om uit te harden voordat het component weer volledig in bedrijf wordt genomen. De exacte verwerking en uitharding zijn afhankelijk van het geselecteerde Belzona-product.

De volledige reparatiemethode en de technische voorwaarden voor iedere toepassing staan beschreven in Belzona System Leaflet FBC-6 en de betreffende Instructions For Use.

Praktijkvoorbeeld: ernstig gecorrodeerde aansluiting op een flare line herstellen

Een duidelijk praktijkvoorbeeld van FBC-6 is KHIA ID 6371 – Belzona Changes the Shape of Cold Plate Bonding. De reparatie werd in augustus 2016 uitgevoerd op een offshore productieplatform in de Golf van Mexico.

Het probleem bevond zich bij een 1-inch aansluiting op een 20-inch flare line. De schroefdraad van de kleinere leiding was ernstig gecorrodeerd en plaatselijk volledig doorgeroest.

Volgens de KHIA was ongeveer 80% van de oorspronkelijke constructie verloren gegaan. Een eventuele gaslekkage vanuit deze aansluiting zou bovendien een belangrijk veiligheidsrisico vormen. Er was daarom behoefte aan een reparatiemethode waarmee het aangetaste gebied lokaal kon worden afgedicht en ondersteund.

De reparatie werd uitgevoerd volgens Belzona Know-How System Leaflet FBC-6.

Om toegang tot de leiding te krijgen werd eerst een steiger naar de pipe rack opgebouwd. Het bestaande koolstofstalen oppervlak werd vervolgens mechanisch voorbereid met een bristle blaster.

Voor de versterking stelde de contractor een 1″-3″ reducer voor. Deze werd vooraf in twee helften gesplitst, zodat de metalen delen rondom de bestaande leidingaansluiting konden worden geplaatst.

De reducer vormde daarmee een op maat gemaakte, vooraf gevormde metalen versterking rond het gecorrodeerde gebied. Dit sluit aan op de preformed patch-methode die binnen FBC-6 voor drukreparaties wordt beschreven.

Voor de verlijming werd Belzona 1121 gebruikt. Volgens de KHIA werd dit materiaal geselecteerd vanwege de benodigde sterkte en omdat het geschikt was voor de druk-, temperatuur- en gascondities van deze specifieke toepassing.

Na het aanbrengen van het materiaal werden de beide helften van de reducer rondom de beschadigde aansluiting gepositioneerd. Slangklemmen hielden de metalen versterking tijdens de uitharding stevig op haar plaats.

Na volledige uitharding vormde de verlijmde reducer een koud aangebrachte reparatie rondom het aangetaste gebied.

Een belangrijk argument voor deze aanpak was dat geen hot work nodig was. Bij een gasvoerende flare line kan het vermijden van warmteproducerende reparatiemethoden praktisch van groot belang zijn. De case laat daarmee zien hoe cold plate bonding kan worden ingezet wanneer een lokale leidingaansluiting sterk door corrosie is aangetast.

Hoewel FBC-6 onderdeel is van de categorie Fans, Blowers & Compressors, richt het leaflet zich ook expliciet op leidingreparaties. De toepassing in deze KHIA betreft daarom geen ventilator of compressor zelf, maar aangesloten drukvoerend leidingwerk dat volgens de FBC-6-methode werd hersteld.

De vier foto’s in KHIA 6371 laten het schadebeeld en de verschillende fasen van de cold plate bonding-reparatie duidelijk zien.

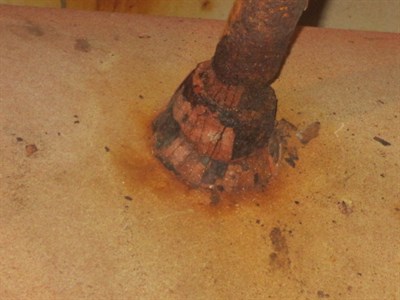

• Gecorrodeerde aansluiting voor de reparatie – De eerste foto toont de sterk aangetaste 1-inch aansluiting op de grotere flare line, waarbij corrosie tot doorwandige schade heeft geleid.

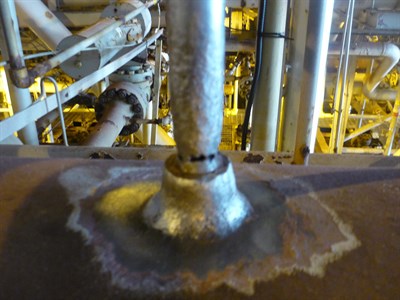

• Oppervlak na voorbereiding – Het beschadigde gebied rond de aansluiting is met een bristle blaster voorbereid voor de verlijming.

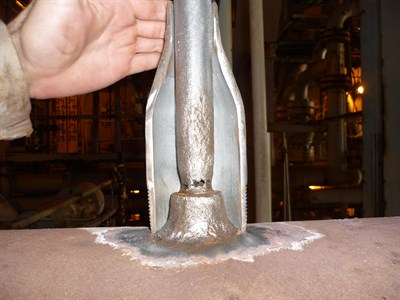

• Proefpassing van de metalen versterking – De vooraf aangepaste reducer wordt rond het leidingdeel gepast voordat de definitieve verlijming wordt uitgevoerd.

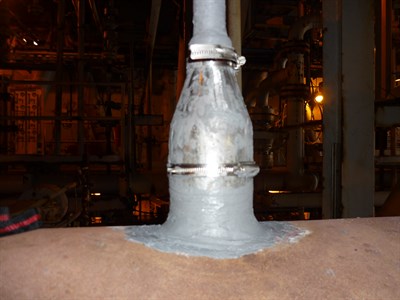

• Afgeronde cold plate bonding-reparatie – De metalen versterking is rondom de beschadigde aansluiting verlijmd en vormt de afgeronde FBC-6-reparatie.
