GSS-3 – Tankvoetafdichting

Opslagtanks worden aan de onderzijde blootgesteld aan vocht, vuil, weersinvloeden en beweging tussen de tankbodem, annular ring en fundatie. Wanneer water of vervuiling onder de tankvoet kan binnendringen, ontstaat er een verhoogd risico op corrosie onder de tankbodem. Deze vorm van aantasting is vaak lastig zichtbaar, maar kan op termijn grote gevolgen hebben voor de betrouwbaarheid en levensduur van de tankconstructie.

Belzona System Leaflet GSS-3 beschrijft op hoofdlijnen hoe tankvoeten kunnen worden afgedicht met een flexibel Belzona-membraansysteem. De toepassing is bedoeld om de overgang tussen tank en fundatie te beschermen tegen waterindringing, corrosie en verdere aantasting van de constructie. Ook bij silo’s of constructies waar open naden, kieren of vervuiling voor problemen zorgen, kan een afdichtingssysteem relevant zijn.

De juiste oplossing hangt af van onder andere de ondergrond, de staat van de annular ring, de fundatie, de omgevingscondities en de eisen aan weerbestendigheid of brandbestendigheid. De volledige applicatiemethode, technische aandachtspunten en productselectie staan beschreven in het officiële GSS-3 leaflet.

Wanneer is GSS-3 relevant?

GSS-3 is vooral relevant wanneer er risico is op waterindringing, corrosie of aantasting rondom de tankvoet. Dit kan gaan om bestaande schade, maar ook om preventieve bescherming van nieuwe of bestaande opslagtanks.

Typische situaties waarin GSS-3 wordt toegepast:

• Waterindringing onder de annular ring of tankvoet.
• Risico op corrosie onder de tankbodem.
• Aantasting of scheurvorming in de betonnen tankfundatie.
• Oude mastiek, kitlagen of tijdelijke afdichtingen die niet meer goed functioneren.
• Opslagtanks waarbij de overgang tussen staal en beton beschermd moet worden.
• Silo’s of constructies waarbij kieren kunnen leiden tot productvervuiling of onhygiënische omstandigheden.
• Toepassingen waarbij weerbestendigheid, betrouwbaarheid en levensduurverlenging belangrijk zijn.

Door de tankvoet af te dichten, kan binnendringend water beter worden geweerd en wordt de kans op corrosie onder de tankbodem beperkt. Dit maakt GSS-3 vooral interessant voor opslagtanks in chemie, petrochemie, olie- en gas, energie, productieomgevingen en andere industriële installaties.

Producten in Belzona System Leaflet GSS-3

In GSS-3 worden verschillende Belzona-producten genoemd. Welk product geschikt is, hangt af van de ondergrond, de werkomstandigheden en de eisen aan bijvoorbeeld weerbestendigheid, brandbestendigheid of toepassing onder uitdagende omstandigheden.

Belzona 3111 – Watergedragen membraansysteem met zeer hoge weerbestendigheid voor duurzame afdichting en bescherming.

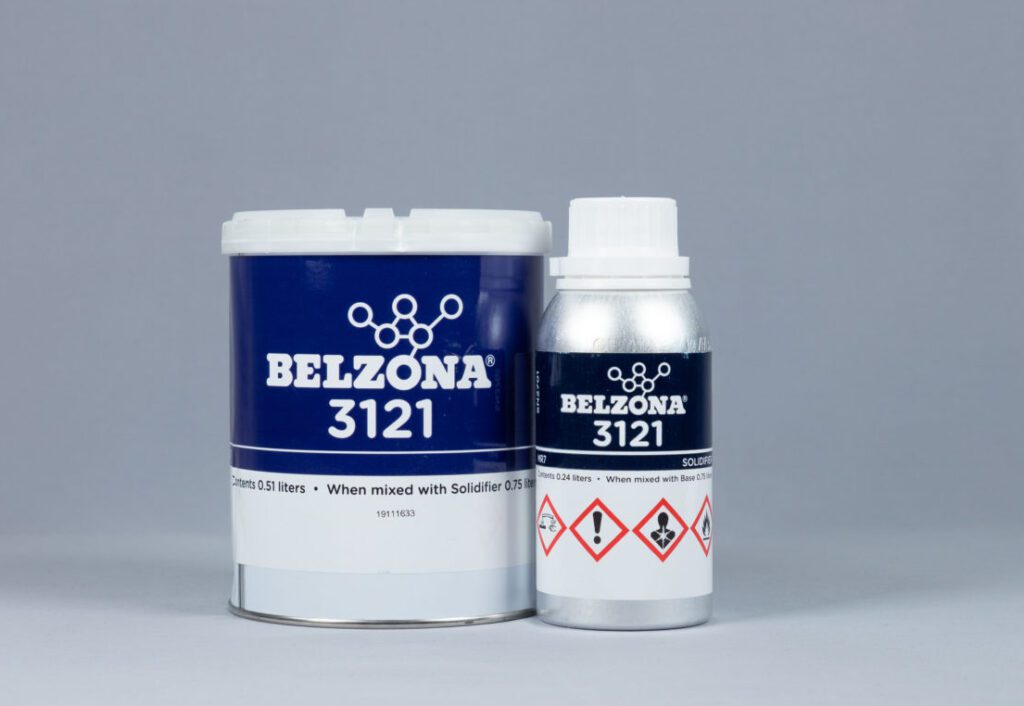

Belzona 3121 – Oplosmiddelhoudend membraansysteem dat kan worden toegepast bij weersafhankelijke of uitdagende applicatieomstandigheden.

Belzona 3131 – Oplosmiddelhoudend thixotroop membraansysteem met zeer hoge weerbestendigheid, geschikt voor tankvoetafdichting en noodsituaties.

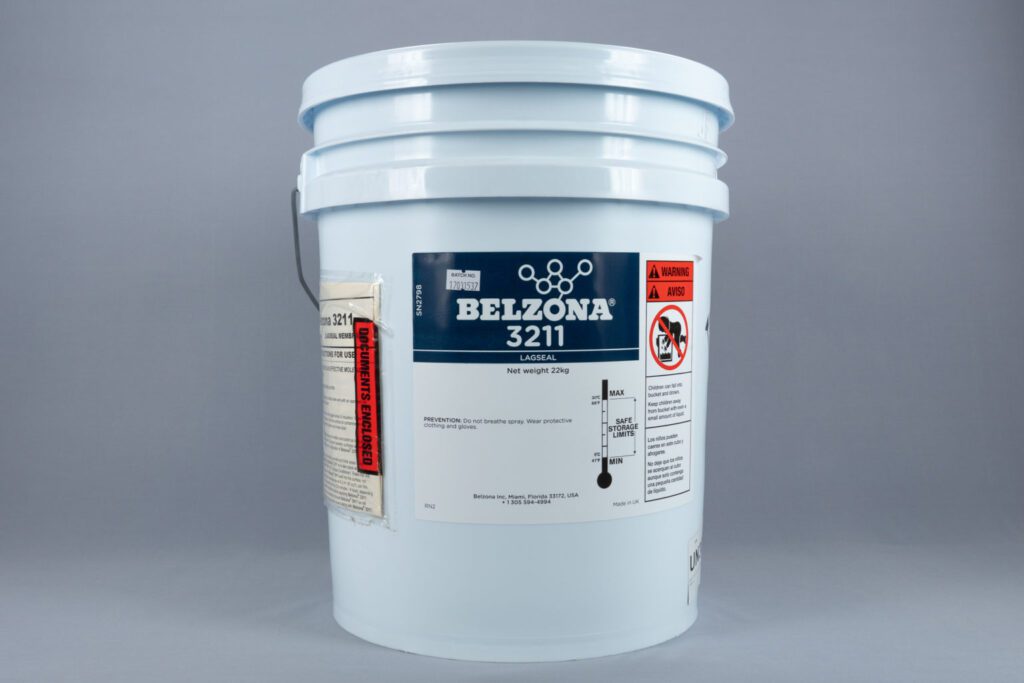

Belzona 3211 – Watergedragen membraansysteem met hoge brandbestendigheid voor toepassingen waar brandgedrag een belangrijke eis is.

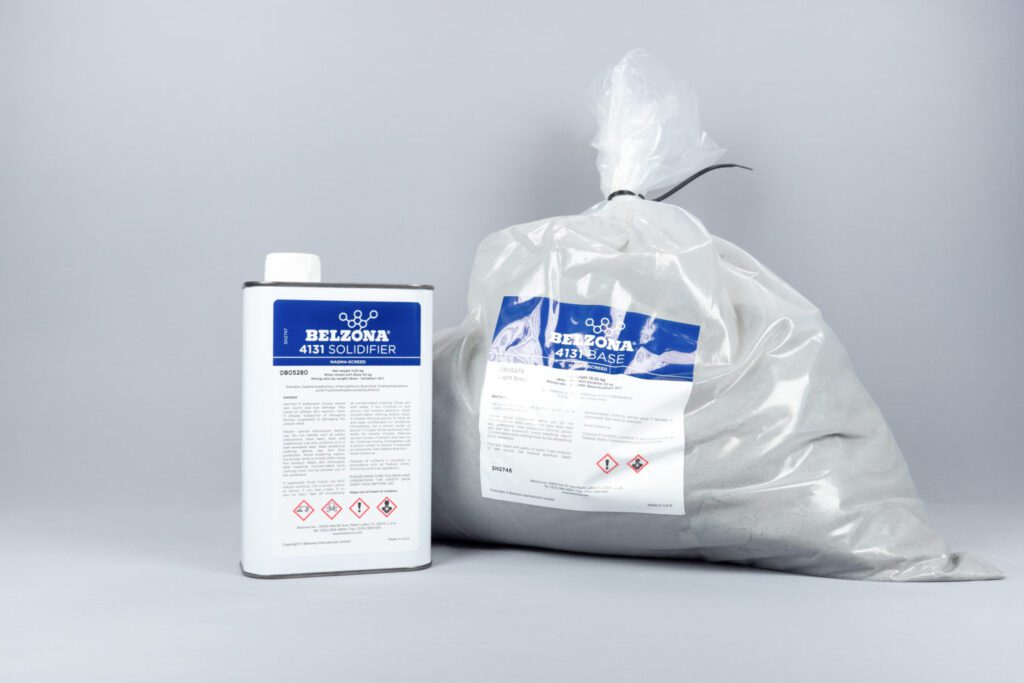

Belzona 4131 – Reparatiemortel voor het herstellen van beschadigde betonnen ondergronden, zoals tankfundaties.

Belzona 6111 – Corrosiewerende primer voor voorbereid staal, zoals de annular ring.

Belzona 9111 – Reiniger/ontvetter die wordt gebruikt bij de voorbereiding van het oppervlak.

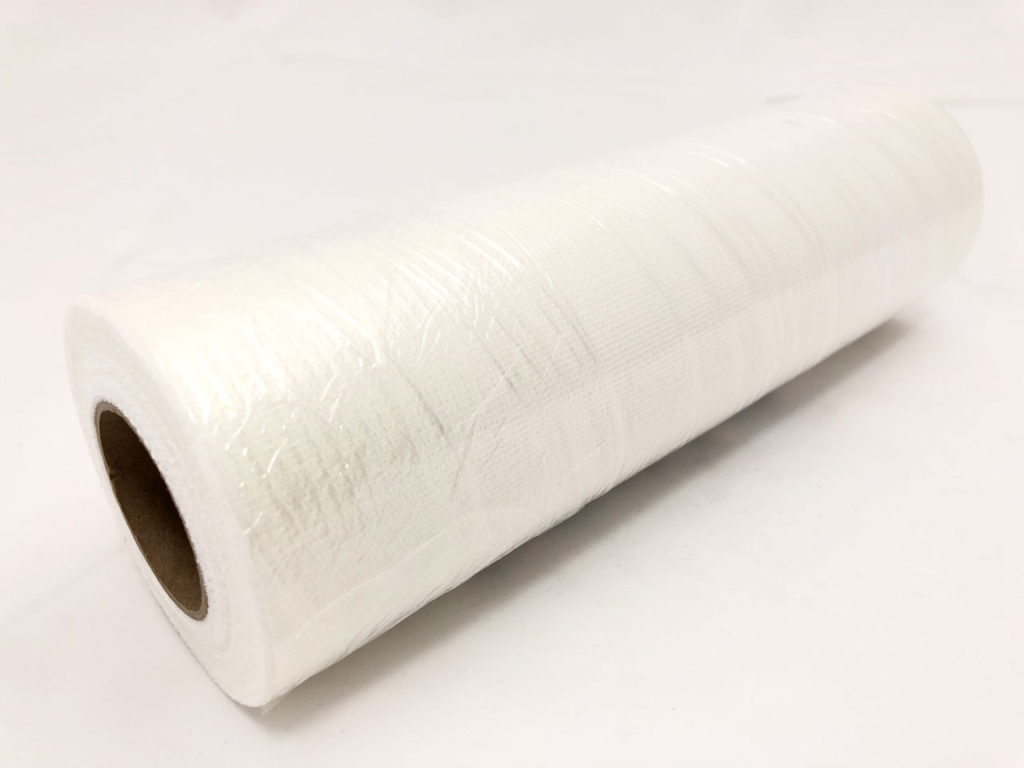

Belzona 9311 – Versterkingsweefsel dat wordt gebruikt in combinatie met Belzona 3111.

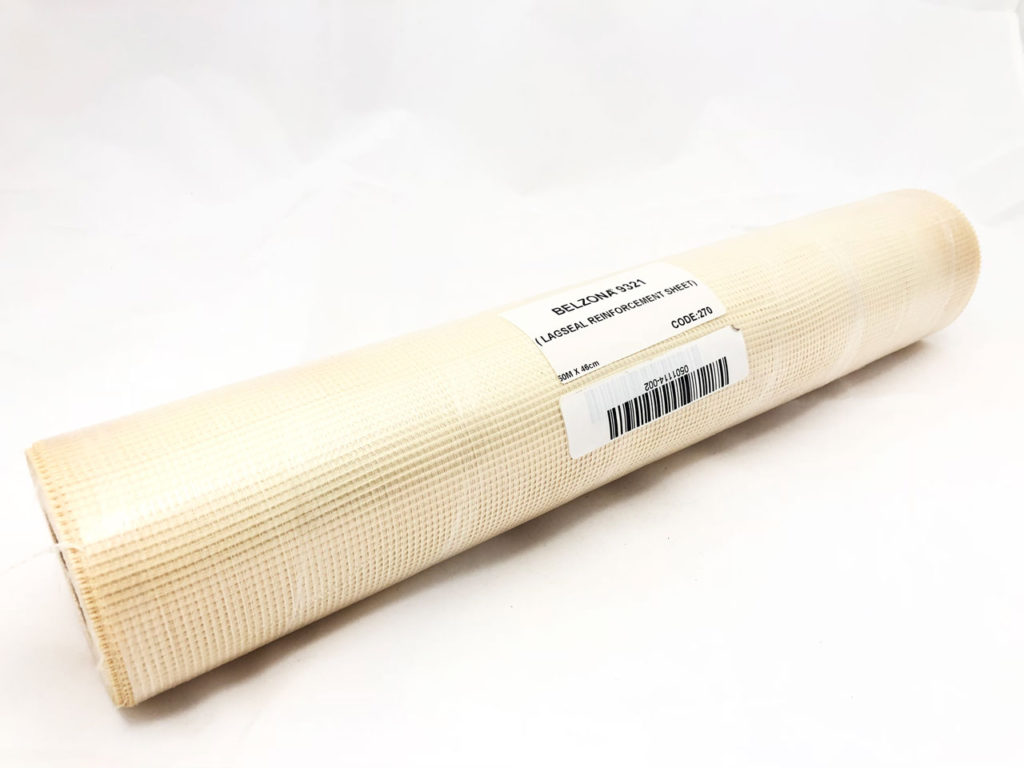

Belzona 9321 – Versterkingsweefsel dat wordt gebruikt in combinatie met Belzona 3211.

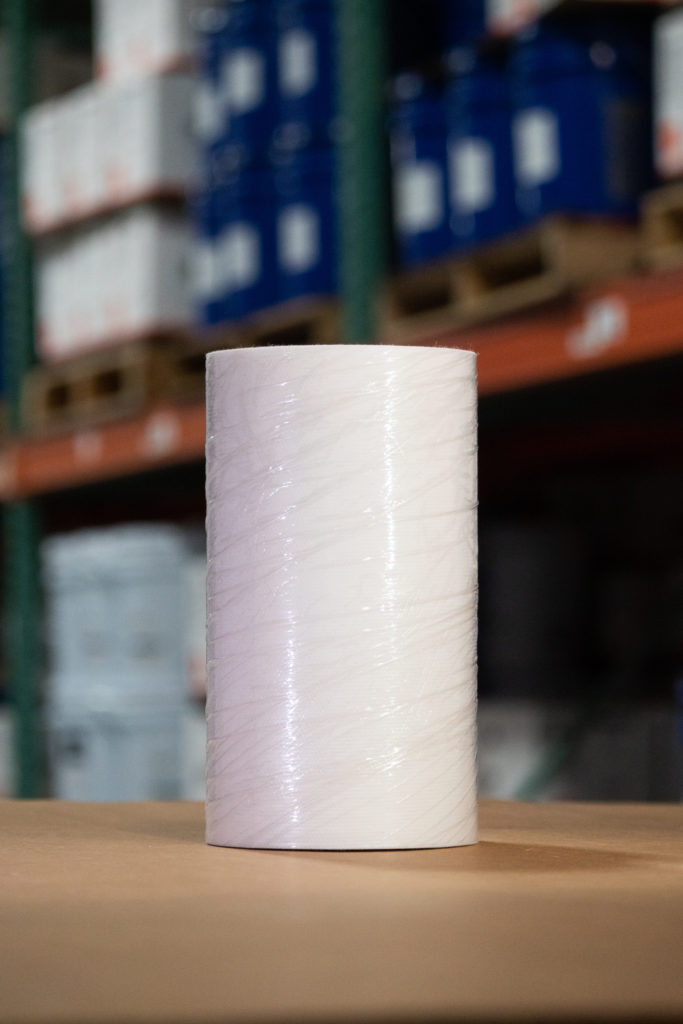

Belzona 9331 – Versterkingsweefsel dat wordt gebruikt in combinatie met Belzona 3121.

Daarnaast kunnen ook nog een aantal andere Belzona-producten mogelijk binnen deze toepassing, namelijk:

• Belzona 3921 een conditioner die wordt toegepast om de hechting van het membraansysteem op de ondergrond te ondersteunen
• Belzona 9351 / Belzona 9361, versterkingsweefsels die worden gebruikt in combinatie met Belzona 3131.

De juiste productkeuze hangt altijd af van de ondergrond, de omgevingscondities, de staat van de tankvoet en de gewenste eigenschappen van het systeem. Neem contact op voor advies over de juiste Belzona-oplossing voor uw opslagtank.

Globaal stappenplan van de toepassing

Het GSS-3 leaflet beschrijft de toepassing van Belzona-systemen voor tankvoetafdichting. De exacte werkwijze hangt af van de staat van de tank, de fundatie, de ondergrond en het gekozen Belzona-systeem. Op hoofdlijnen bestaat de toepassing uit de volgende stappen:

1. Inspectie en beoordeling van de tankvoet
   De tankvoet, annular ring en fundatie worden beoordeeld op corrosie, open naden, oude afdichtingsmaterialen, betonschade en mogelijke punten waar water kan binnendringen.
2. Verwijderen van oude of losse materialen
   Losse mastiek, oude kitlagen, eerdere reparatiematerialen en vervuiling worden verwijderd. Dit is belangrijk om een betrouwbare basis te creëren voor het nieuwe afdichtingssysteem.
3. Voorbereiden van staal en fundatie
   De stalen annular ring en de betonnen of asfaltfundatie worden voorbereid op basis van de conditie van de ondergrond. Waar nodig worden beschadigde delen van de fundatie eerst hersteld.
4. Opvullen en overbruggen van openingen
   Ruimtes of naden tussen de tankvoet en de fundatie kunnen worden opgevuld of overbrugd, zodat het membraansysteem de overgang goed kan volgen.
5. Aanbrengen van conditioner en versterking
   Afhankelijk van het gekozen systeem wordt de ondergrond geconditioneerd en wordt een versterkingsweefsel toegepast om de afdichting extra ondersteuning te geven.
6. Aanbrengen van het Belzona-membraansysteem
   Het geselecteerde Belzona-membraan wordt aangebracht om een doorlopende, flexibele afdichting rondom de tankvoet te vormen.
7. Controle van de afdichting
   Na applicatie wordt gecontroleerd of de afdichting goed aansluit, doorlopend is aangebracht en geschikt is voor de betreffende bedrijfs- en omgevingscondities.

De volledige applicatiemethode, inclusief technische details over ondergrondvoorbereiding, conditionering, versterking, verwerking en droogtijden, staat beschreven in Belzona System Leaflet GSS-3.

Praktijkvoorbeeld: tank base sealing met Belzona

Een praktijkvoorbeeld van deze toepassing is KHIA ID 921 – Tank Base Sealing with Belzona. Deze case laat zien hoe een tankvoetafdichting werd uitgevoerd bij een olieopslagtank met een diameter van 108 meter in Noordoost-Schotland.

Bij deze tank drong water onder de annular ring door. Dit zorgde voor een verhoogd risico op corrosie onder de tankvoet. In eerste instantie werd gedacht aan een siliconenachtige sealer of een bitumineuze coating, maar deze opties stonden vooral bekend als tijdelijke afdichtingen. Daarom werd gekozen voor een Belzona tank base sealing systeem.

Voor de toepassing werden beschadigde delen van de betonnen fundatie eerst hersteld met Belzona 4131. Daarna werd de volledige omtrek van de tankvoet afgedicht met een volledig versterkt Belzona 3131 systeem. De applicatie werd uitgevoerd volgens Belzona Know-How System Leaflet GSS-3, dat specifiek gericht is op het afdichten van tankvoeten.

Het doel van de toepassing was om waterindringing onder de annular ring te voorkomen en daarmee het risico op corrosie onder de tankbodem te beperken. De case laat goed zien dat GSS-3 niet alleen relevant is bij zichtbare schade, maar ook als preventieve maatregel om kwetsbare overgangen tussen tank en fundatie langdurig te beschermen.

Een belangrijk detail uit deze case is dat de tank bij inspectie in 2012 nog in perfecte conditie werd aangetroffen. Daarmee laat dit voorbeeld zien hoe een goed gekozen en correct aangebracht tankvoetafdichtingssysteem kan bijdragen aan de bescherming van opslagtanks in zware industriële omstandigheden.

Voor olieopslag, chemische opslag, petrochemische installaties en andere tankparken is dit een herkenbare situatie: waterindringing rond de tankvoet lijkt in eerste instantie beperkt, maar kan op lange termijn leiden tot serieuze corrosieproblemen. Tankvoetafdichting volgens GSS-3 kan dan onderdeel zijn van een onderhouds- of levensduurverlengende strategie.

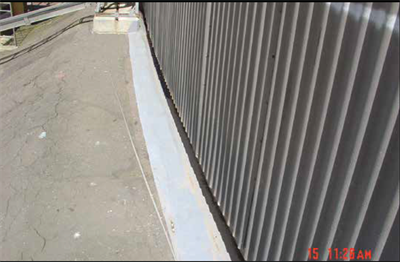

• Tankvoet vóór applicatie – De tankvoet is zichtbaar vóór het aanbrengen van het Belzona-afdichtingssysteem. Deze foto laat de overgang zien tussen de stalen tank en de onderliggende fundatie.
• Tijdens applicatie – De voorbereiding en applicatie zijn in uitvoering. Dit laat zien hoe de tankvoet rondom wordt behandeld voordat het volledige afdichtingssysteem wordt opgebouwd.

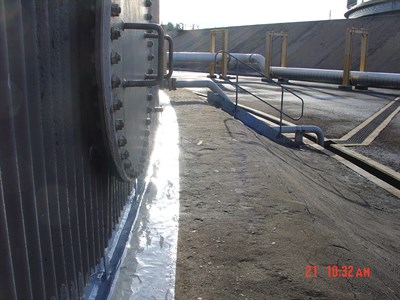

• Belzona 3131 aangebracht – Het Belzona-membraansysteem is aangebracht rondom de tankvoet. De foto toont hoe de overgang tussen tank en fundatie wordt afgedicht.

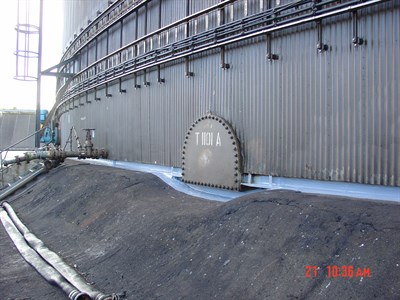

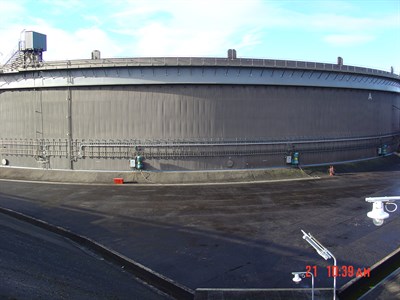

• Afgeronde applicatie – De tankvoet is volledig voorzien van een beschermend afdichtingssysteem. Het eindresultaat laat een nette, doorlopende afdichting rondom de tankbasis zien.

Meer weten over tankvoetafdichtingen?

Elke tank, fundatie en werkomgeving is anders. Heeft u te maken met waterindringing, corrosierisico of verouderde afdichting rondom een tankvoet? Neem dan contact met ons op. We kijken graag mee naar de situatie en adviseren welke Belzona-oplossing het beste past bij uw tank, ondergrond en bedrijfsomstandigheden.

Wilt u eerst meer achtergrondinformatie? Download dan het Belzona System Leaflet GSS-3 en bekijk hoe tankvoetafdichting kan worden toegepast om opslagtanks te beschermen tegen waterindringing en corrosie onder de tankbodem.
